Листогибочный станок STALEX HBM 3000, 1мм.
Характеристики товара
Цена за станок без доставки в Красноярск. Находится в Москве.

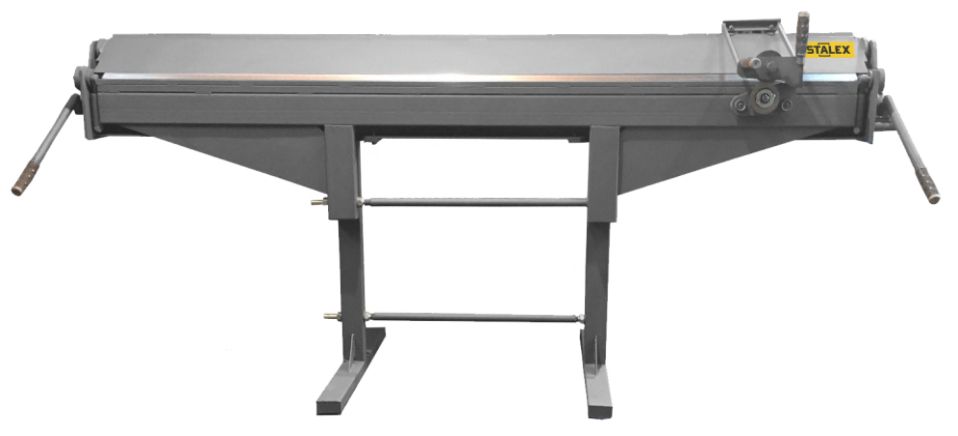

Листогибочный станок STALEX HBM 3000, 1мм
Усиленный листогиб STALEX HBM без ограничения подачи листа, предназначен для работы в цеху и на строй площадке - выполняет резку, гибку и формовку листовых металлов для производства профилей, доборных элементов кровли, наружной и внутренней отделки зданий и других профильных металлоизделий. Отсутствие ограничений по глубине обрабатываемого металла дает возможность изготавливать большой ассортимент изделий из листового материала толщиной до 1,0 мм по оцинкованной стали. В том числе и такие изделия, как квадратная вентиляция.
Особенности:
- Стальная станина и вес станка обеспечивает надежность и долговечность работы станка
Надёжная жёсткая конструкция ножной стойки, с параллельным вертикальным расположением ножек станка исключающих дальнейшее провисание балок по краям станка (как в случаях расположения ножек станка под углом/в центр на длинах 2500мм/3500мм).
- В стандартной комплектации со станком поставляется отрезной нож для раскроя листового металла
- В стандартной комплектации - угломер в диапазоне от 0° до 135°
- Опция - фальцезакаточная машинка Stalex
Модель STALEX | HBM 1250 | HBM 2000 | HBM 2500 | HBM 3000 | HBM 3500 |
Артикул | 102238 | 102239 | 102240 | 102241 | 102242 |
Рабочая длина (длина гиба), мм | 1500 | 2500 | 2800 | 3050 | 3500 |
Длина реза (отрезным ножом) | 1250 | 2200 | 2500 | 3050 | 3500 |
Фото прижимной балки |
|
| |||
ГИБКА - макс. толщина материала, мм (указанные параметры для гибки листа, для гибки рабицы/сетки – не предназначен) | |||||
Сталь* | 1,0 | 1,0 | 1,0 | 1,0 | 0,7 |
Оцинкованная сталь | 1,0 | 1,0 | 0,8 | 0,8 | 0,7 |
Нержавеющая сталь | 1,0 | 0,8 | 0,6 | 0,6 | 0,55 |
Алюминий и медь | 2,0 | 1,2 | 1,2 | 1,2 | 1,0 |
(можно гнуть окрашенный металл) | |||||
*Макс. толщина - указана для обычной стали (низкоуглеродистой и углеродистой стали), с пределом прочности σв, который не должен превышать параметр σв <400 MРa. | |||||
РЕЗКА - макс. толщина материала, мм (отрезным ножом) | |||||
Сталь | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 |
Оцинкованная сталь | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 |
Нержавеющая сталь | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 |
Алюминий и медь | 1,0 | 1,0 | 1,0 | 1,0 | 0,8 |
Минимальная ширина загибаемой полки, мм | 5 +/-1,5 | 5 +/-1,5 | 7 +/-1,5 | 10 +/-1,5 | 10 +/-1,5 |
Максимальный угол гибки / дозагиб | 0-135°/180° (можно вальцевать) | 0-135°/180° (можно вальцевать) | 0-135°/180° (можно вальцевать) | 0-135°/180° (можно вальцевать) | 0-135°/180° (можно вальцевать) |
Дозагиб до 180° производиться двумя способами: 1) догибка прижимной балкой до 180гр (в зависимости от металла и его толщины - разница радиуса гибки может отличаться на 1мм в центре, чем по краям) 2) догибка фальцезакаточной машинкой Stalex | |||||
Ширина (толщина) гибочной балки, мм | 20 | 20 | 20 | 20 | 20 |
Ширина (толщина) прижимной балки, мм | 15 | 15 | 15 | 15 | 15 |
Ход верхней прижимной балки, мм | 60 | 60 | 60 | 60 | 60 |
Отрезной роликовый нож | в стандарте | в стандарте | в стандарте | в стандарте | в стандарте |
Газовый амортизатор гибочной балки | х | х | х | х | х |
Газовый амортизатор прижимной балки | х | х | х | х | х |
Задними направляющими для поддержки листа – не комплектуется, во избежание потери жёсткости в основной нижней балке. При необходимости нужно заказать отдельный стол задней поддержки (рабочая высота – 965мм) | |||||
Эксцентриковый механизм с подшипником скольжения прижимной балки | + | + | + | + | + |
Штанга + боковые шпильки регулирующие гибочную балку | + | + | + | + | + |
Регулировка нижней основной балки | + | + | + | + | + |
Угломер в диапазоне 0° до 135° | + | + | + | + | + |
Вес станка (нетто) | 130 кг (+9 кг нож) | 230 кг (+9 кг нож) | 260 кг (+9 кг нож) | 310 кг (+9 кг нож) | 360 кг (+9 кг нож) |
Габариты станка (ДхШхВ) | 1850х800х1150 | 2800х800х1150 | 3100х800х1150 | 3600х800х1150 | 4050х800х1150 |
Упаковка - стрейч-плёнка, при междугородней доставке необходимо заказывать обрешетку. Станки отгружаются самостоятельно клиентами с нашего центрального склада на собственном транспорте или транспортной компанией. | |||||
Гарантия | 12 месяцев | 12 месяцев | 12 месяцев | 12 месяцев | 12 месяцев |
Производство | Россия | Россия | Россия | Россия | Россия |
Стоимость станка | |||||
Фальцезакаточная машинка Stalex | по запросу | ||||

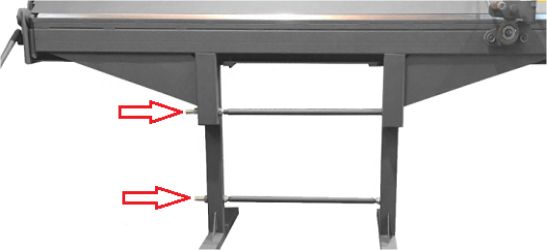

| Станок имеет регулировку гибочной балки –штангой, + боковыми шпильки с каждой из сторон. Регулировка нижней основной балки |
| Ширина (толщина) гибочной балки – 20мм Ширина (толщина) прижимной балки – 15мм |

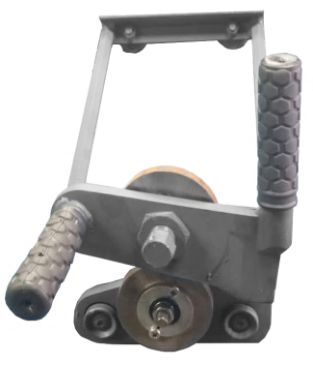

| Отрезной роликовый нож в стандартной комплектации.
|

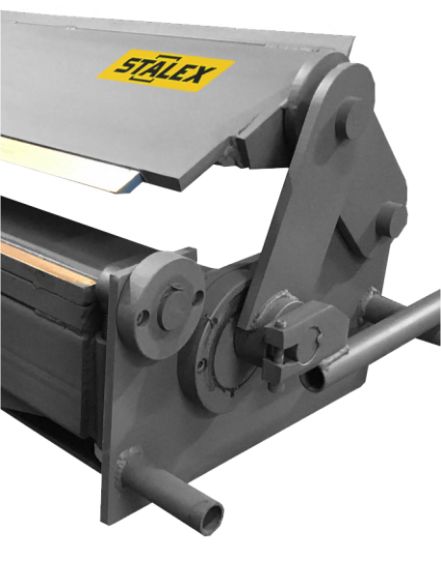

| Верхняя прижимная балка соединена с основной балкой эксцентриковым механизмом с подшипником - скольжения прижимной балки. Эксцентриковый механизмом с подшипником проливается сверху трансмиссионным маслом (желательно - раз в месяц). Необходимо проливать все трущиеся поверхности станка, примерно, раз в месяц (при постоянной работе). |

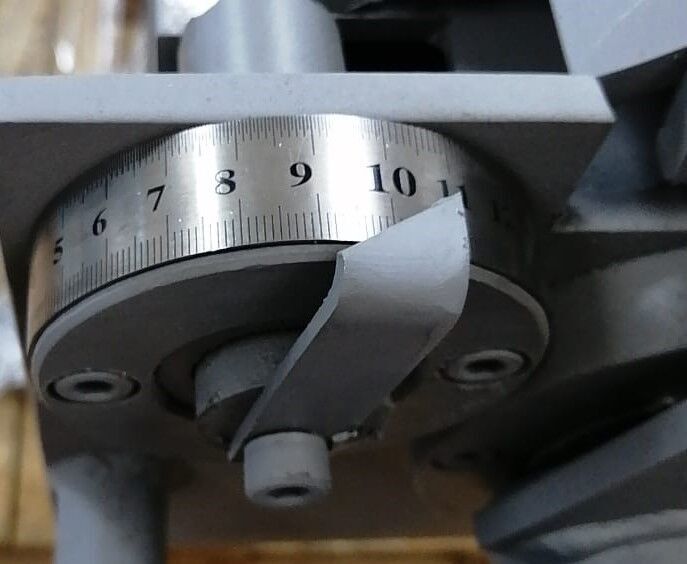

| Угломер – деления на окружности равны градусам. Угломер в диапазоне 0° до 135° |

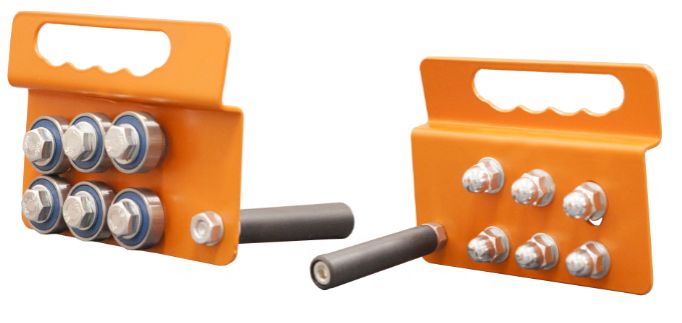

| Фальцезакаточная машинка Stalex предназначена для догибки листа, методом прокатывания 180° (опция). Толщина материала – сталь 0,5 мм (σв ≤400Мпа). |
Упаковка и доставка | |
| Упаковка - стрейч-плёнка, при междугородней доставке необходимо заказывать обрешетку. Дополнительно обрешетку можно заказать на складе (стоимость обрешетки – HBM 2000 - 3000 руб/ HBM 2500 - 4000 руб / HBM 3000 - 5000 руб) Станки отгружаются самостоятельно клиентами с нашего центрального склада на собственном транспорте или транспортной компанией. Габариты станка (ДхШхВ): HBM 2000 - 2800х800х1150 HBM 2500 - 3100х800х1150 HBM 2300 - 3600х800х1150 Станки транспортируются в собранном виде (на ногах, высота станка 1150мм). |
При получении станка от ТК, внимательно осмотрите упаковку, если упаковка повреждена – необходимо составить с представителем ТК коммерческий акт. Для подачи претензии в транспортную компанию понадобиться подписанный коммерческий акт с транспортной компании, с фиксацией всех повреждений. Производитель внимательно следит за комплектацией станка, станки не отправляются с недостающими деталями. При вскрытии станка обязательно делаете видео для фиксации качества упаковки, комплектации и состояния станка. Претензии принимаются только при наличии видео вскрытия станка! Клиент должен сообщить и не принимать груз, если упаковка была повреждена. | |
Долговечность и надёжность станка | |

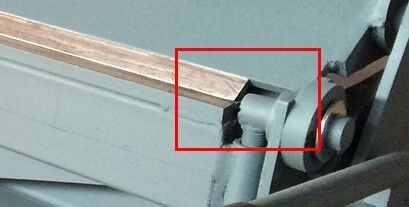

На новом станке узел соединяющий рычаг станка и верхнюю прижимную балку имеет люфт и тугое закрытие механизма, подшипник скольжения и корпус узла должны притереться друг другу. Для более быстрой притирки механизмов, необходимо смазывать из маслёнки машинным маслом сверху капая на механизм и сзади станка на эксцентрик и разработать ручкой вверх-вниз и через пару дней работы прижимная балка будет работать легко (так же точки смазки указаны в инструкции станка). Такая конструкция является долговечной и надёжной (практически без износа механизмов) при условии смазывания механизмов раз в две недели. Нельзя пользоваться солидолом и другими смазками, они собирают на себя пыль и вытирают чугунные вкладыши как наждачной бумагой. Если настроить замок (верхняя прижимная балка) - слабее, то через месяц эксплуатации станок не будет плотно зажимать лист. Верхняя прижимная балка закрывается туго - первые часы работы. После она притирается и закрывается легко. Обязательно пролить механизмы сверху и сзади машинным маслом и разработать. Через пару дней - будет закрываться сама. Рычаги станка имеют люфт если их смазать маслом, со временем и при работе – этот узел притрётся. Или люфт убрать следующим образом, рычаги стянуты болтами - слегка отпустить шестигранником болты подбить их посильнее с двух сторон поглубже и протянуть их шестигранником. Ручки не приварены, там стоят установочные точки и шпонка, чтобы они не прокручивались. Рекомендуется - минимум 2-4 раза в месяц проливать сверху узлы по точкам смазки (машинным маслом). Самостоятельные сварочные работы на станке – не являются гарантийным случаем (т.е. от сварки/приварки – незаводской, непредусмотренной конструкцией станка, может повести стол станка и может быть причиной потери заводских характеристик станка). | |
Точки смазки | |
| |
