Долбежный станок Stalex B5013
Характеристики товара

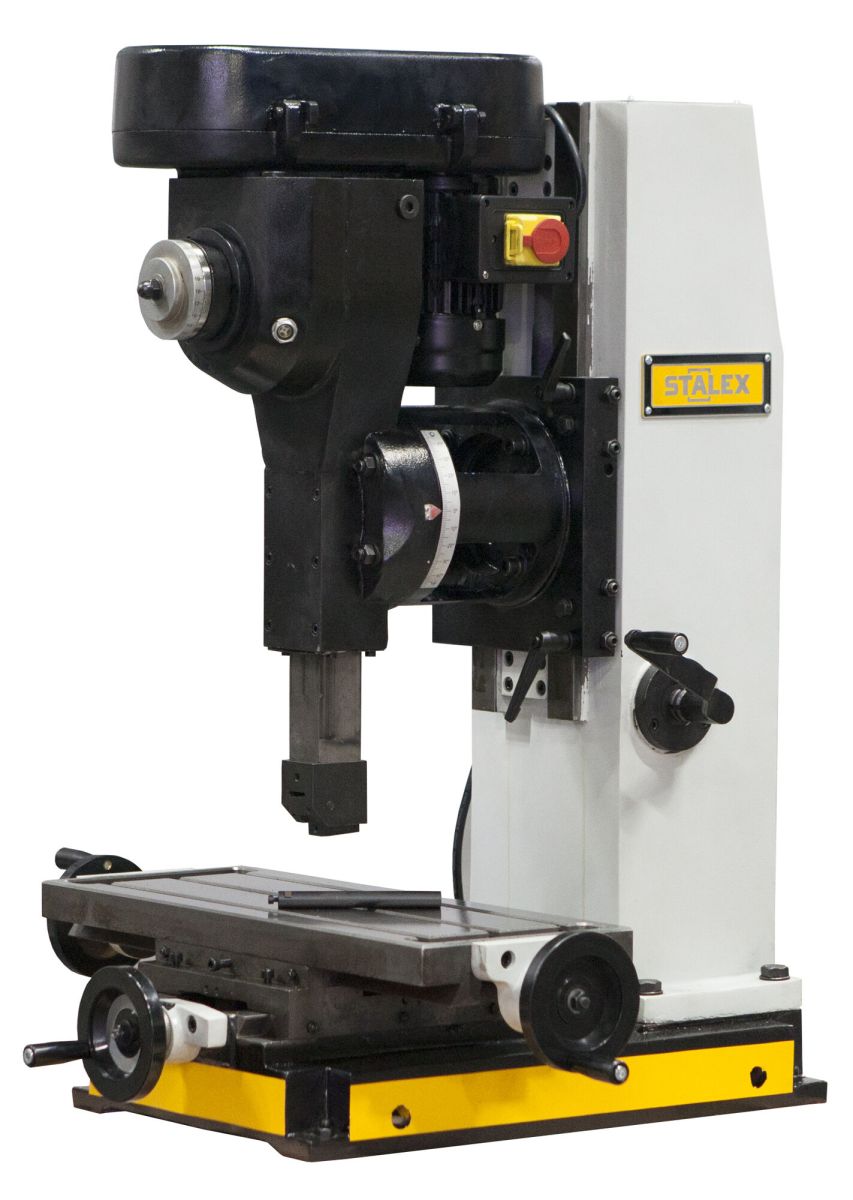

Долбежный станок Stalex B5013
Cтанок B5013 используется для строгания паза в глухом отверстии, обработки прямоугольной (шлицевой) щели и шпоночного паза в отверстии. Станок оснащен рабочим столом, продольное и поперечное перемещение которого осуществляется механически. Возможность поворота головы станка влево и вправо на 90°. Долбежные станки по металлу - предназначены для обработки долблением плоских и фасонных поверхностей, изготовления шпоночных пазов, шлицев, канавок в цилиндрических, конических, фасонных и плоских поверхностях. Долбежные станки успешно применяются в единичном и мелкосерийном производстве, а также в ремонтных мастерских.

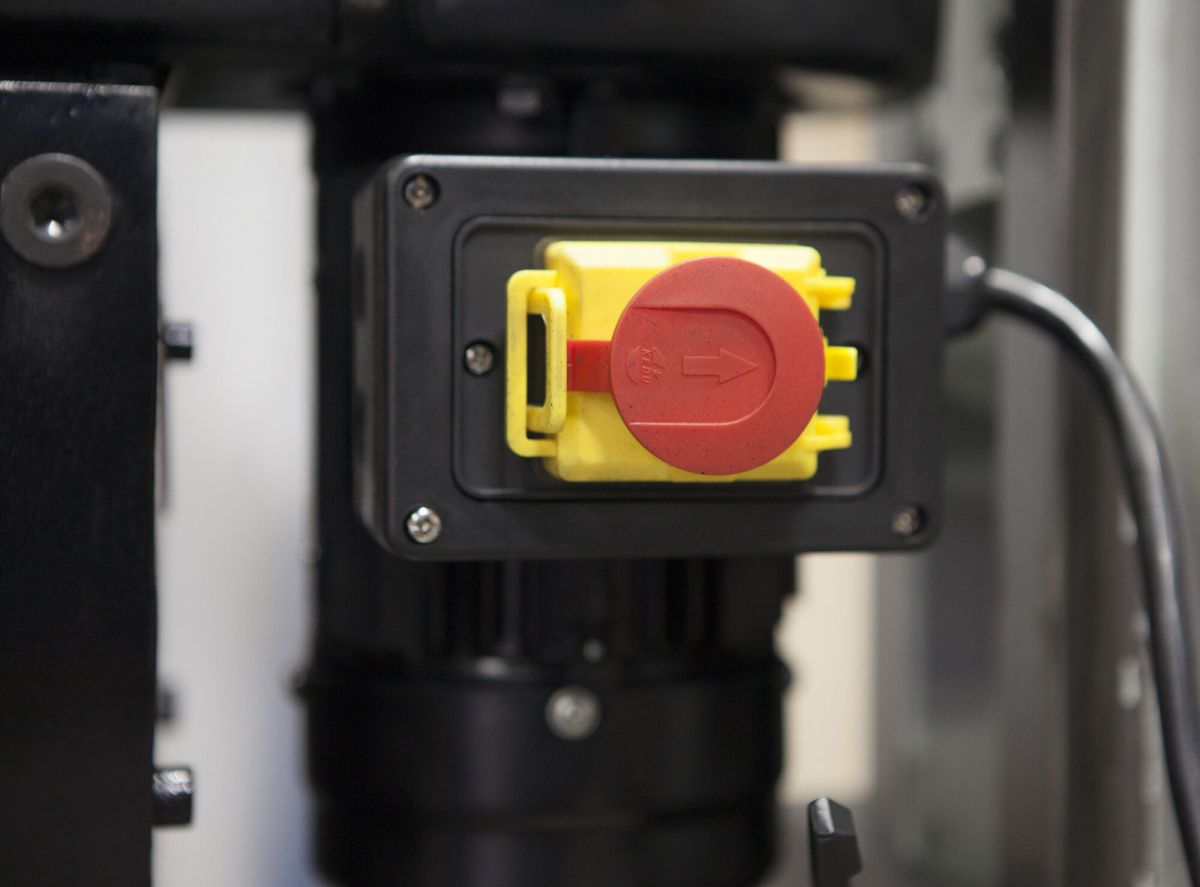

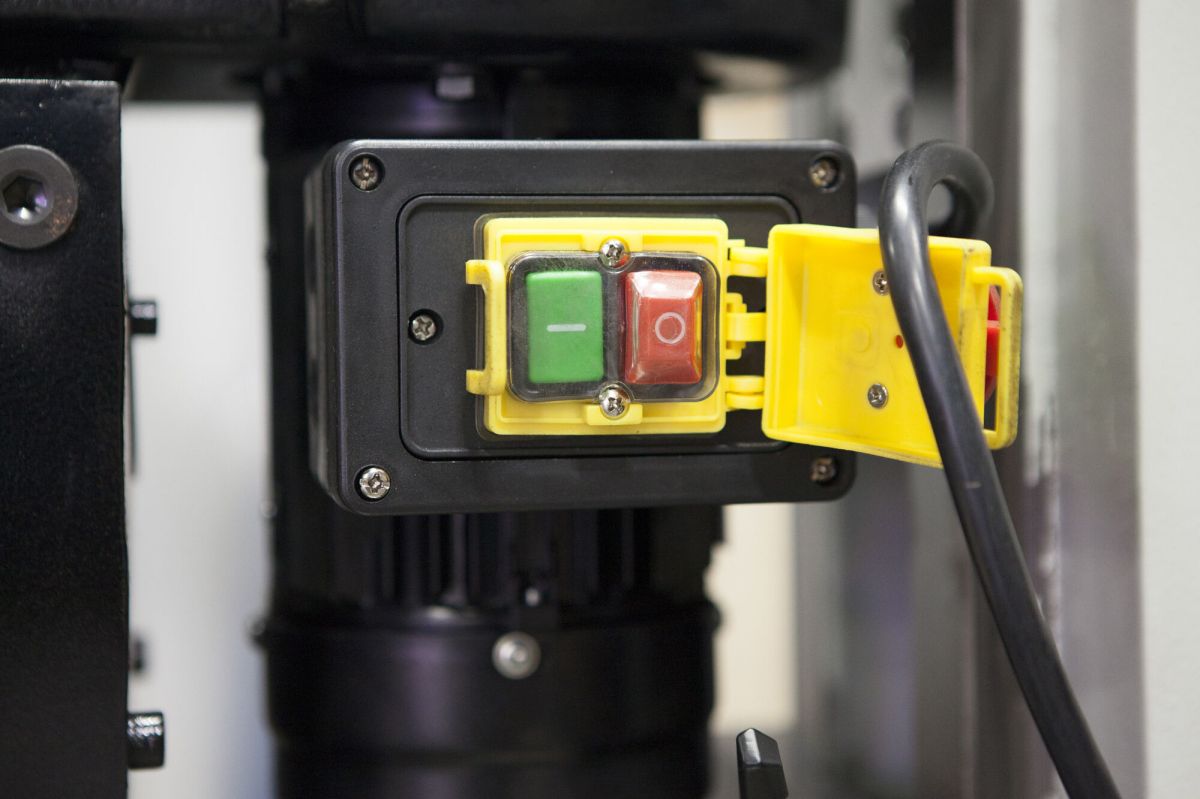

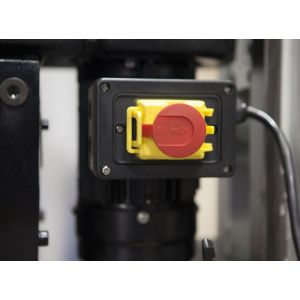

Принцип работы долбежных станков: возвратно-поступательное движение резца в вертикальной плоскости. Для включения/выключения станка установлена кнопочная панель.
Особенности:
• Прочная стальная конструкция

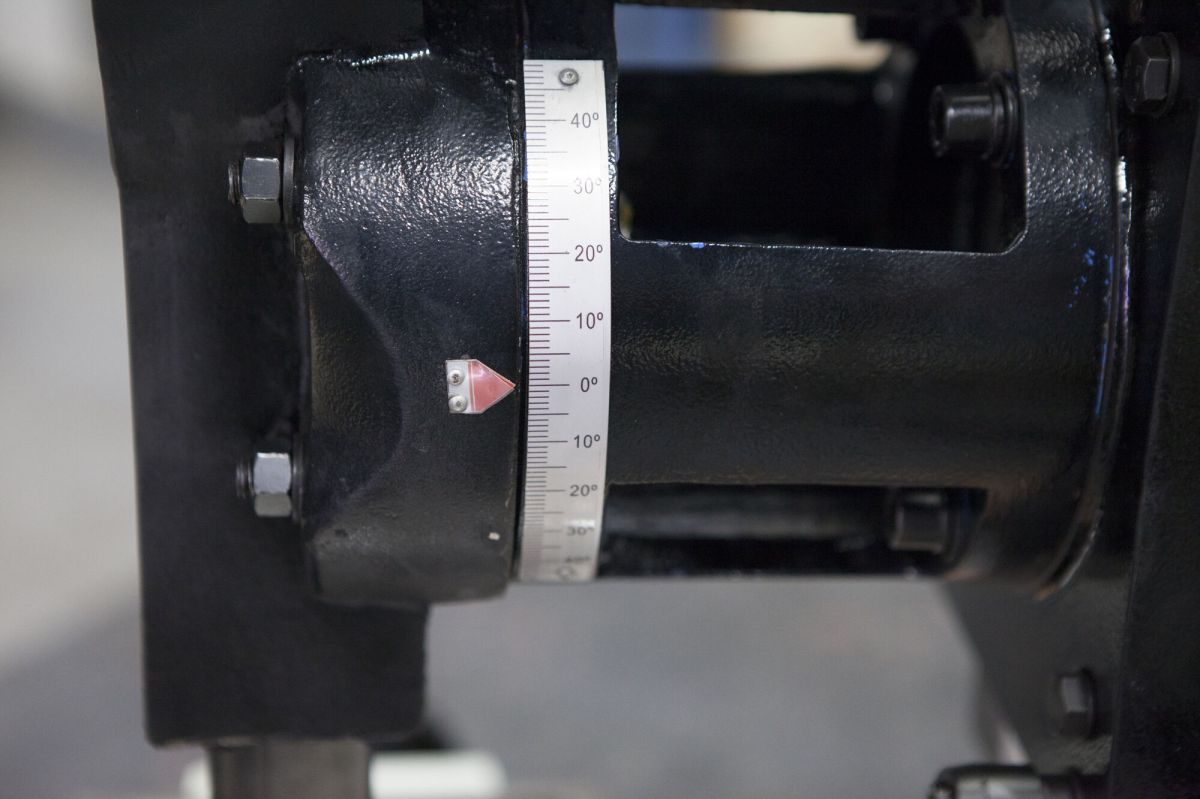

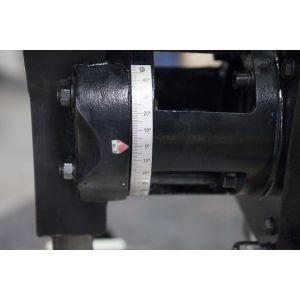

• Поворот головы станка на 90° (±45°) в обе стороны
• Перемещение фрезерной оправки 0-125 мм
• Ход ползуна 60-350 ударов в минуту (6 циклов)

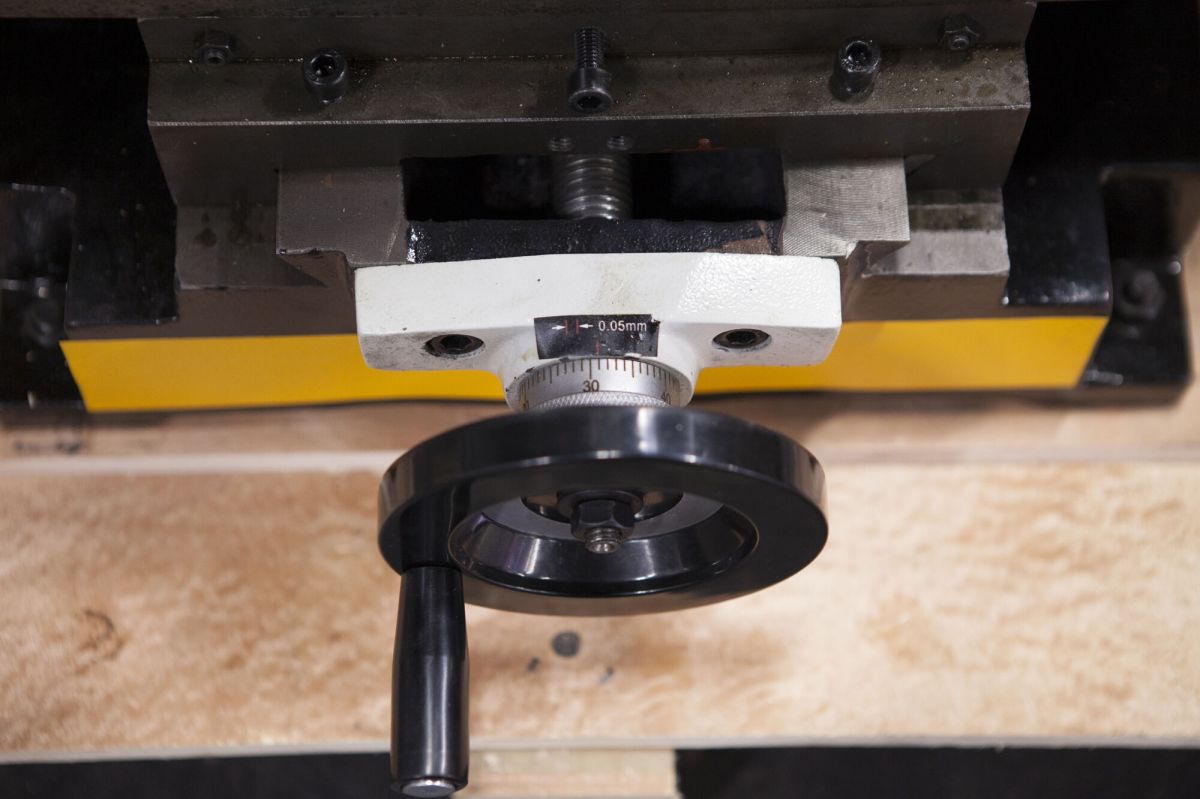

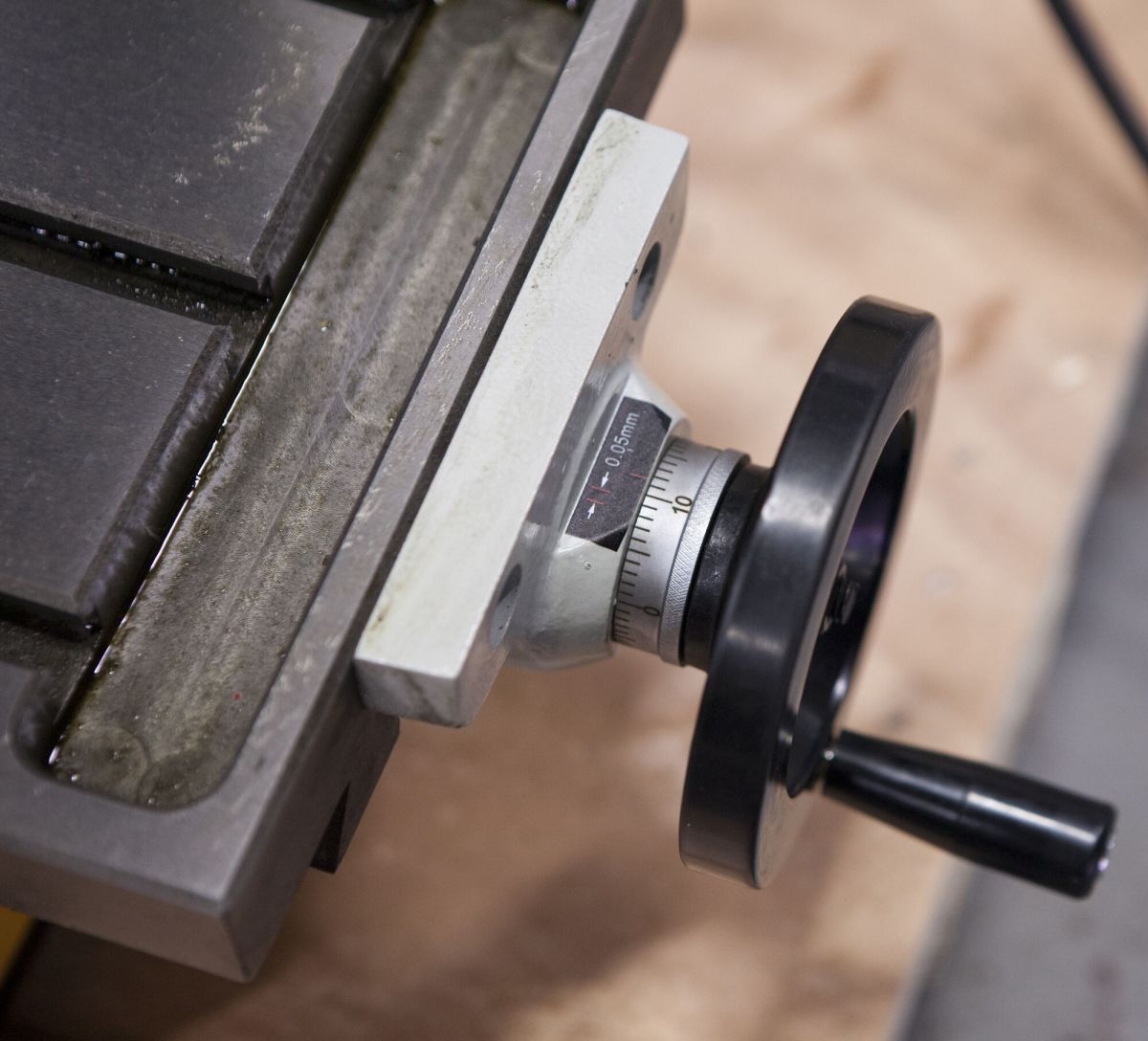

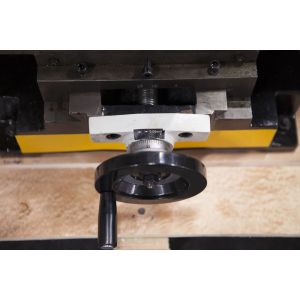

• Механическая регулировка продольного и поперечного перемещения рабочего стола.
STALEX B5013 | |
Ширина паза в стандартной комплектации | 6 мм |
Макс. ход фрезы | 125 мм |
Ширина и глубина держателя фрезы | 50х63 мм |
Макс. ход подвижной пластины (головы) | 350 мм |
Расстояние между осью инструмента и стенки колонны | 236 мм |
Расстояние между осью инструмента и направляющих подвижной пластины (салазки) | 210 мм |
Кол-во ударов | 30-350 ударов/мин (6 ступеней) |
Привод | клиноременная передача |
Т образные пазы Ширина паза Ширина ⊥ паза Номинальное отклонение | 3 паза, длиной 49 мм 12 мм 19 мм +2 мм |

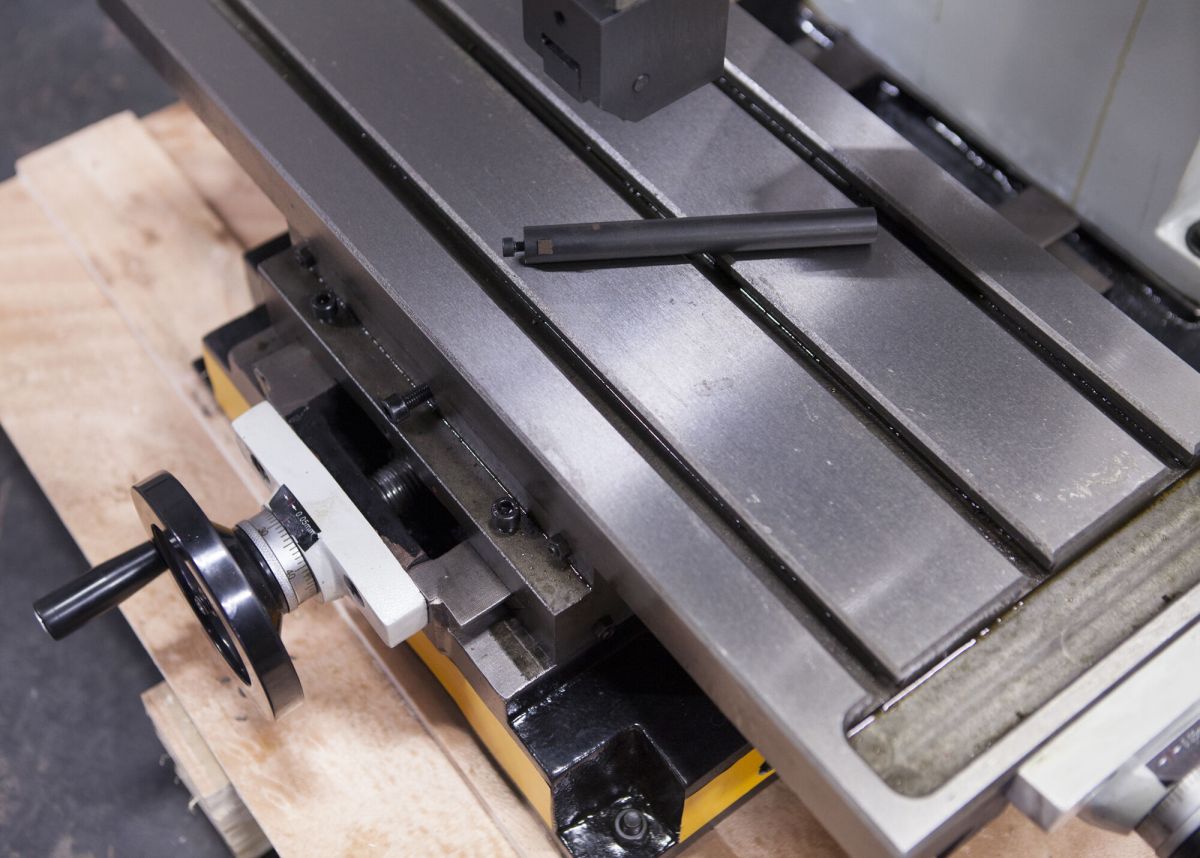

Рабочий стол | 600*240 мм |
Поперечный ход рабочего стола | 340 мм |
Продольный ход рабочего стола (фронтальное перемещение | 130 мм |
Поворот головы (Право и лево) | 90° (±45°) |
Двигатель | 380 В/50 Гц/0,25 кВт |
Габаритные размеры (ДхШхВ) | 1090*1120*790 мм |
Масса нетто/брутто | 330/380 кг |
